Назначение:
Предназначен для установки на трубопроводах в качестве запорной арматуры перекрывающей поток среды.
Кран состоит из следующих основных деталей и узлов:
- корпуса запорного органа (золотника) с уплотнением
- крышки корпуса
- маховика
- шпиндельного узла
Показать полностью
Принцип действия вентиля:
вращением маховика обеспечивается поступательное движение шпинделя, который, перемещаясь, поднимает или опускает золотник, обеспечивая тем самым полное перекрытие или открытие проходного отверстия в седле корпуса вентиля.
- Технические характеристики
- Конструкция и материалы

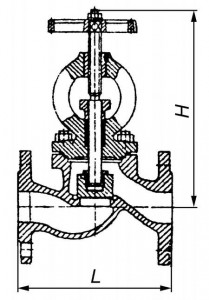

- Габаритные и присоеденительные размеры
| Номинальное давление PN, МПа (кгс/см2) |
25 |
| Присоединение к трубопроводу |
фланцевое с присоединительными размерами по ГОСТ 12815-80 |
| Установочное положение на трубопроводе |
любое |
| Класс герметичности ГОСТ 9544-93 |
"С" |
| Привод |
ручной (маховик) |
| Среда |
вода, перегретый пар при температуре +300 °С |
| Материал корпуса |
ковкий чугун |
| Материал уплотнения затвора |
нержавеющая сталь |
| Уплотнение шпинделя |
сальниковая набивка |
| |
| Вентиль состоит из следующих основных деталей: |
| |
| Корпус |
| Шпиндель |
| Прокладка |
| Крышка |
| Фланец сальниковый |
| Кольцо уплотнительное |
| Маховик |
| DN |
Длина, мм
|
Высота, мм |
Масса, кг |
| 32 |
180 |
224 |
6,99 |
| 40 |
200 |
235 |
9,57 |
| 50 |
230 |
235 |
12,27 |
| 65 |
290 |
303 |
25,1 |
| 80 |
310 |
333 |
32,42 |
